現(xiàn)代化建筑的外圍護結(jié)構(gòu)一般不再采用傳統(tǒng)的磚墻和砌塊磚，而是采用建筑幕墻。建筑幕墻包括玻璃幕墻、石材幕墻、鋁板幕墻、陶瓷板幕墻、陶土板幕墻、金屬板幕墻、纖維水泥板幕墻和其他板材幕墻。建筑幕墻具有美觀、節(jié)能、易維護等眾多優(yōu)點，其板塊之間接縫密封需要使用硅酮耐候密封膠。硅酮耐候密封膠在應(yīng)用過程中需承受建筑接縫因外界環(huán)境(板塊材料熱脹冷縮、主體結(jié)構(gòu)位移等)引起的接縫寬窄的位移變化。這就要求硅酮耐候密封膠具有良好的承受接縫位移的能力，并能夠長期承受接縫寬度變化的情況下不發(fā)生開裂。硅酮耐候膠的位移能力一般為20級、25級、35級、50級、+100/-50級等。比如35級就是能夠承受膠縫寬度在±35%之間變化。硅酮耐候密封膠直接暴露在戶外，必須能長期保證幕墻的氣密性、水密性等性能，對其關(guān)鍵技術(shù)指標如彈性(位移能力)、耐老化性能提出了非常高的要求。

建筑鱗次櫛比，而幕墻成為了統(tǒng)一的“著裝”

在當前原材料漲價的大背景下，市面上出現(xiàn)了相當多的充油硅酮耐候膠產(chǎn)品，以低價吸引用戶。今天文章中我們給大家詳細介紹硅酮耐候密封膠充油的危害，分享鑒別充油膠的“薄膜法”以及市面上充油硅酮耐候密封膠在薄膜上的表現(xiàn)。

硅酮耐候密封膠充油的危害

硅酮耐候密封膠充油，會導致耐候密封膠開裂、粉化、硬化、流油等問題，以致密封膠過早失效，從而導致幕墻漏水、漏氣，能耗上升，影響正常使用。充油硅酮耐候密封膠出現(xiàn)開裂、硬化，甚至粉化，危害幕墻現(xiàn)象，如下圖所示。

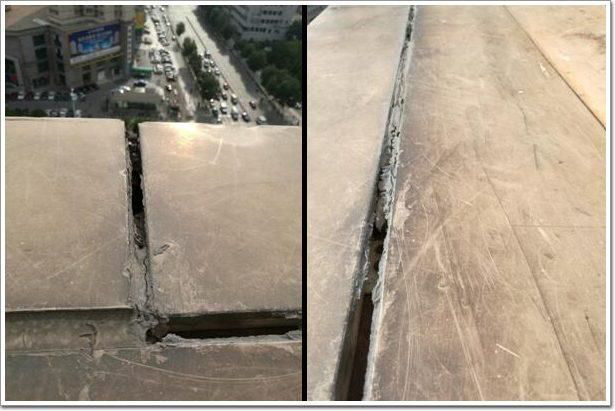

▲某建筑鋁板幕墻充油耐候膠開裂、硬化

▲某建筑塑板幕墻充油耐候膠開裂、硬化

充油硅酮耐候密封膠還會對石材、鋁板等造成滲透污染。這種污染不同于垂流污染，是不可逆的，無法通過清洗去除。

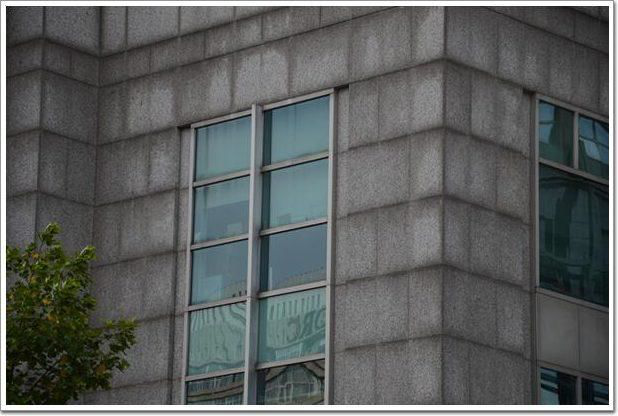

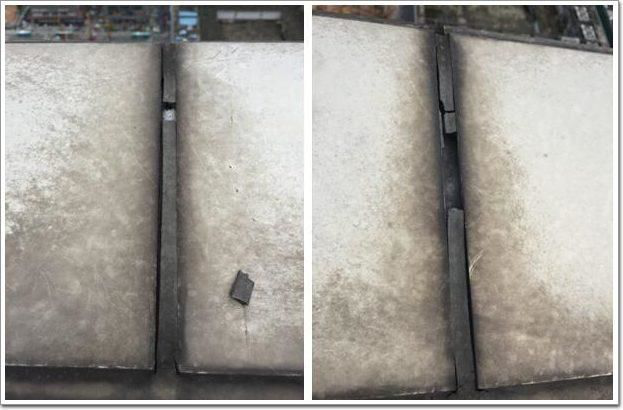

▲某建筑由充油硅酮耐候密封膠造成的石材幕墻污染

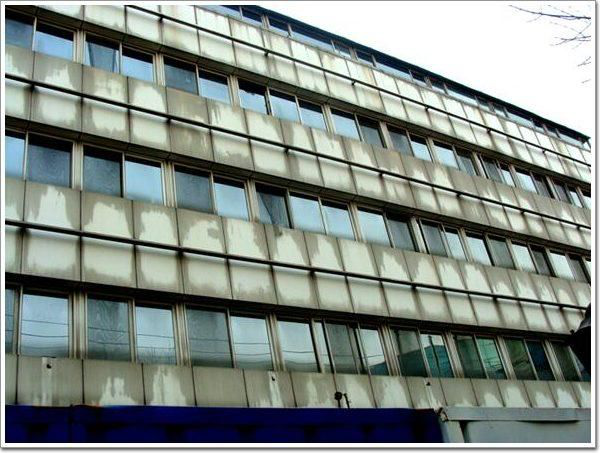

▲某建筑由充油硅酮耐候密封膠造成的鋁板幕墻污染

如充油硅酮耐候密封膠與中空玻璃有接觸，所充礦物油還會遷移滲入到中空玻璃，導致中空玻璃的一道密封丁基膠被溶解而出現(xiàn)流油、彩虹現(xiàn)象。

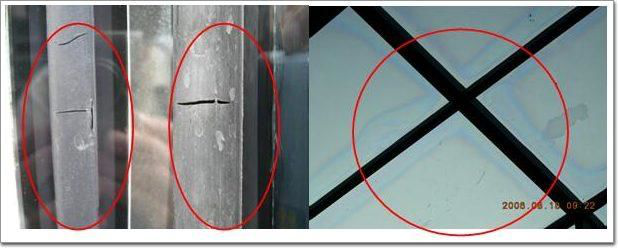

▲充油硅酮耐候密封膠開裂和中空玻璃出現(xiàn)流油、彩虹現(xiàn)象

充油膠的鑒別方法

要判斷密封膠性能的好壞，許多人會通過將密封膠擠成膠條，待其固化后對膠條進行反復拉伸來感覺密封膠的強度、彈性。這種方法對于不充油密封膠來講，確實是非常簡便的，但是，卻不適用于充油的硅酮密封膠。由于白油從硅酮密封膠中揮發(fā)出來的過程持續(xù)時間較長，通常需要幾個月時間，因此充油密封膠在剛固化的時候，白油還在密封膠內(nèi)部，這會使密封膠拉起來彈性非常好，這也是很多人受騙上當?shù)脑?。一開始，密封膠彈性挺好，項目順利驗收，結(jié)果過了幾個月，白油大部分揮發(fā)掉了，密封膠就收縮、開裂、脫膠，導致幕墻、門窗漏水，但是工程已經(jīng)驗收了，錢已經(jīng)結(jié)算完了，甚至很多時候找不到施工隊了，只好自認倒霉，重新花錢找人進行修補。有些密封膠添加的白油較少，出問題的時間會拖到1-2年之后，過了施工單位承諾的無償保修期，業(yè)主就更是啞巴吃黃連，有苦說不出了。

鑒別方法一：國家標準檢測方法

為限制在硅酮密封膠中添加白油的行為，國家專門制訂了檢測硅酮密封膠中白油添加量的試驗方法標準——GB/T 31851-2015《硅酮結(jié)構(gòu)密封膠中烷烴增塑劑檢測方法》。該標準適用于以熱重分析、熱失重或紅外光譜等分析方法，定量或定性檢測硅酮密封膠中的烷烴增塑劑(白油、液體石蠟)。但是這三種方法需要專門的實驗儀器甚至是精密儀器，在一些專門的檢測機構(gòu)、實驗室才能檢測，且所需費用不菲，適合專業(yè)的技術(shù)鑒定。對于一些沒有實驗設(shè)備，但又希望迅速判別密封膠中是否填充了白油的場合，比如工地現(xiàn)場，則無法適用了。

鑒別方法二：薄膜法

該方法只要將待檢測硅酮密封膠涂在一定厚度的聚乙烯(PE)塑料薄膜上，刮平，經(jīng)過一段時間觀察密封膠邊部的塑料薄膜是否平整即可，如果塑料薄膜變得不平整，那么該密封膠就有99%的概率添加了白油。

對于未開封施打的密封膠，將其打在平整的塑料薄膜上，成“口”字型，并盡量均勻地刮平至膠厚度約1-3mm，放置24小時后觀察薄膜平整度。

第二天看結(jié)果，左側(cè)薄膜表面不平整，與之接觸的密封膠添加礦物油的概率非常高。反之，右側(cè)薄膜保持平整，與之接觸的密封膠則不充油。充油越多，薄膜收縮越明顯。

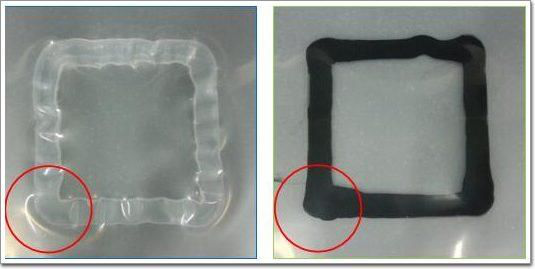

▲充油(左)與不充油密封膠(右)薄膜對比

原理分析：“薄膜法”主要是利用PE膜遇到白油表面會變得不平整這一特性來判斷硅酮密封膠中是否添加了白油的。白油是烷烴的混合物，在分子結(jié)構(gòu)上，與PE接近，因此可以擴散到PE膜中去。PE膜在生產(chǎn)過程中，為使表面平整，在冷卻定型時施加了一定的外力，雖然不大，但是在PE膜的分子內(nèi)部存在一定的內(nèi)應(yīng)力。當白油擴散到PE膜內(nèi)部時，減弱了定型聚乙烯高分子的外力，使聚乙烯高分子的內(nèi)應(yīng)力得以釋放，這些聚乙烯高分子鏈發(fā)生扭轉(zhuǎn)、收縮，從而使PE膜在宏觀上表現(xiàn)為不再平整。而不充油硅酮密封膠中的有機硅聚合物由于分子結(jié)構(gòu)與PE膜差別很大，不會擴散到PE膜中去，因此不會造成PE膜的形變。

薄膜法鑒別硅酮膠實驗研究

中國建筑防水2018年第22期由白云化工周平等人發(fā)表的《采用“薄膜法”鑒別“充油”硅酮密封膠的試驗方法研究》，該文將塑料薄膜種類、厚度、環(huán)境溫度、硅酮密封膠白油含量等因素對“薄膜法”不平整情況的影響進行分析。下面簡要講解。

1 實驗用材料

4個國內(nèi)外知名品牌密封膠

塑料薄膜：6絲，10絲，12絲，15絲，20絲的PE膜;15絲PVC膜。

聚丙烯塑料空心圓環(huán)：內(nèi)徑46.5mm，高6.5mm。

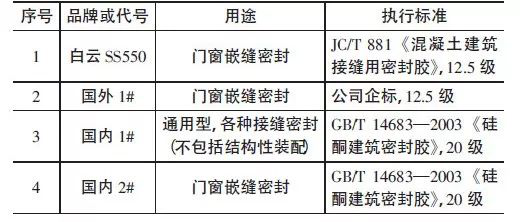

▲實驗用密封膠產(chǎn)品信息

2 實驗設(shè)備

1)分析天平，精度 0.0001 g;2)Memmert CTC 256 恒溫恒濕箱;3)游標卡尺，精度0.001mm。

3 樣品制備

在鋪平的A4紙大小的塑料薄膜中心放置塑料空心圓環(huán)，把膠打在環(huán)內(nèi)，將上表面刮平，用細鐵絲沿塑料環(huán)內(nèi)沿刮一圈，取下塑料環(huán)，在試驗要求的條件下放置規(guī)定的時間。

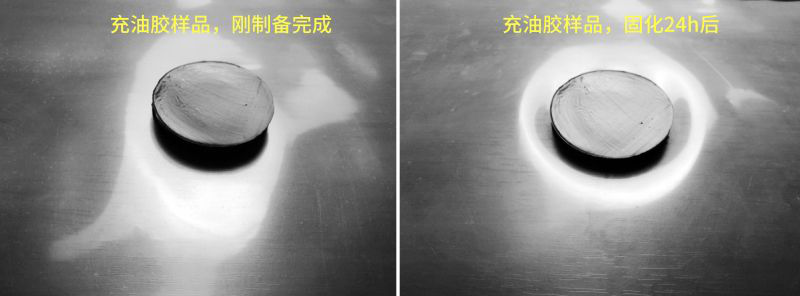

▲剛制好的樣品和養(yǎng)護一段時間的樣品

4 塑料薄膜變形量檢測方法

清除塑料薄膜表面的密封膠，將其平放于平整的桌面或臺面，用游標卡尺量取薄膜中心隆起的最高高度。

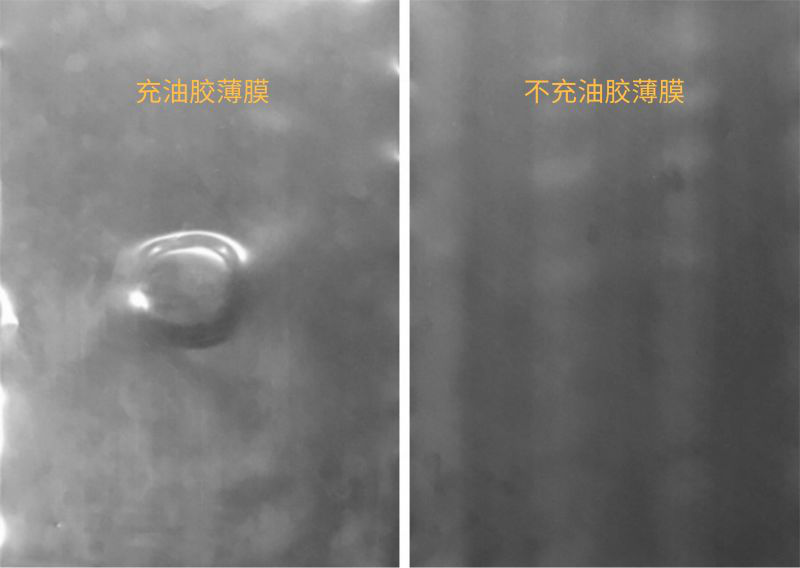

▲薄膜對于充油和不充油密封膠的響應(yīng)

5 實驗結(jié)論

1）薄膜法測定硅酮密封膠中是否填充白油，具有非常好的重復性。

2）薄膜法檢測硅酮密封膠中白油含量時，PE膜隆起的高度受薄膜厚度、充油量、密封膠具體的配方、白油種類、觀察時間和試驗環(huán)境溫度等因素影響。

3）常見的其他種類密封膠增塑劑，如硅油、PPG、DIDP 等，不會導致PE膜表面不平整。

4）使用10~15 絲厚度的PE 膜，在室溫下打膠24h后進行觀察，可以有效判斷硅酮密封膠中是否填充了白油。薄膜法準確率高，操作簡便，是在沒有試驗設(shè)備的情況下判斷硅酮密封膠是否添加白油的既簡便、又科學的方法。

膜法鑒別市面硅酮膠

“薄膜法”以其操作簡單、快速有效的特點可以應(yīng)用于項目工地現(xiàn)場、項目采購人員辦公室等場合，為眾多密封膠使用者識別劣質(zhì)充油硅酮密封膠提供了方便。試驗人員從市面上收集到6家不同品牌的硅酮耐候密封膠膠樣，用薄膜法進行測試，發(fā)現(xiàn)竟有3家品牌膠樣會導致薄膜收縮，檢出率高達50%，如下圖：

當用薄膜法測試，發(fā)現(xiàn)塑料薄膜收縮起皺時，填充礦物油的概率是很大的。如需進一步確認，可送相應(yīng)檢測機構(gòu)用國家標準的檢測方法做進一步鑒別。

通過樣品收集測試，市面上有部分硅酮密封膠生產(chǎn)企業(yè)，采用了極不負責任的做法，在耐候密封膠中摻雜相當量廉價的礦物油取代價高的有機硅原材料，以達到降低生產(chǎn)成本及取得市場價格優(yōu)勢的目的，絲毫不考慮產(chǎn)品質(zhì)量下降所造成的嚴重質(zhì)量問題和安全隱患。用戶在選用過程中一定要擦亮眼睛、積極鑒別，不要選用這些“以次充好”的耐候密封膠而造成損失。

幕墻本是城市最美的一道風景線！然而，若因為密封膠充油或其他形式的降低品質(zhì)，導致美麗的風景變成了難以抹滅的大疤痕，甚至埋下了一個個安全隱患，變相成為城市的隱形殺手！硅硅君相信這個結(jié)果肯定不是每一個幕墻從業(yè)人員的初衷。因此，我們有義務(wù)也有責任捍衛(wèi)我們的每一個作品，獻禮美麗中國建設(shè)，一起行動起來：拒絕充油膠、拒絕低品質(zhì)！
